Module LED là gì? Nhiều khách hàng cho rằng màn hình LED nào cũng giống nhau, chỉ khác về giá bán. Thực tế, sự thật là module trong màn hình LED quyết định tới 80% chất lượng hiển thị cũng như độ bền của toàn bộ hệ thống. Trong bài viết này, VIVISION sẽ giải mã chi tiết về module LED để giúp bạn có cái nhìn thấu đáo nhất trước khi đầu tư.

Module LED là gì? Định nghĩa và phân loại

Module LED là gì?

Module LED là đơn vị hiển thị nhỏ nhất cấu thành nên màn hình LED hoàn chỉnh. Hiểu một cách đơn giản, đây là một tấm bảng mạch tích hợp các bóng LED, IC điều khiển và các linh kiện điện tử.

Mỗi module bao gồm nhiều điểm ảnh (pixel) được gắn cố định trên một bảng mạch. Khi ghép hàng trăm hoặc hàng nghìn module màn hình LED lại với nhau, ta có một màn hình LED kích thước lớn.

Nói cách khác, module LED màn hình chính là phần trực tiếp phát sáng, hiển thị hình ảnh, màu sắc và nội dung. Chất lượng module sẽ quyết định màn hình hiển thị có sắc nét, đồng đều và ổn định hay không.

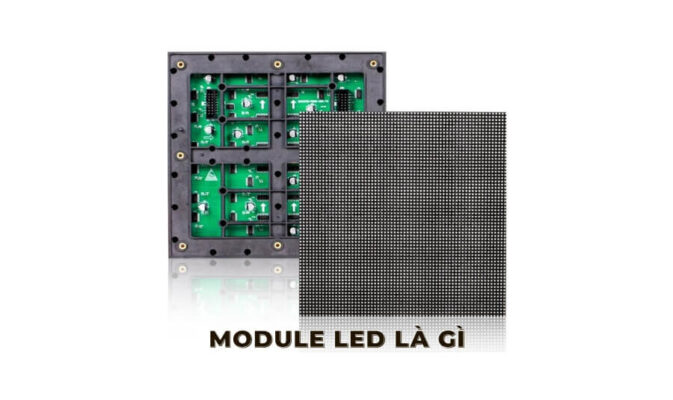

Cấu tạo mặt trước và mặt sau của một module LED chất lượng cao dùng để lắp ghép màn hình LED cỡ lớn — Module LED quyết định đến độ phân giải và chất lượng hình ảnh của toàn bộ hệ thống màn hình LED

Phân loại module LED phổ biến hiện nay

Hiện nay, người ta thường phân loại module LED màn hình dựa trên môi trường sử dụng và mật độ điểm ảnh:

Theo môi trường sử dụng

Module indoor: Dùng trong nhà, độ sáng vừa phải, ưu tiên độ nét và màu sắc.
Module outdoor: Dùng ngoài trời, độ sáng cao, chống nước và chịu thời tiết tốt, tiêu chuẩn bảo vệ IP65.

Theo pixel pitch

Các dòng phổ biến như P1.5, P1.8, P2, P2.5, P3, P4.
Pixel pitch càng nhỏ, hình ảnh càng mịn và sắc nét, chi phí càng cao.

Phân biệt với các khái niệm dễ nhầm lẫn

Nhiều người thường nhầm module LED với các thành phần khác trong hệ thống màn hình LED:

Bóng LED: Chỉ là chip phát sáng riêng lẻ, linh kiện nhỏ nhất nằm trên module để phát sáng.
Cabinet LED: Khung hộp chứa nhiều module, nguồn điện và card thu bên trong.
Màn hình LED: Tổ hợp hoàn chỉnh của nhiều cabinet hoặc module sau khi lắp đặt xong.

Việc hiểu sai khái niệm khiến khách hàng khó đánh giá đúng chất lượng sản phẩm.

Xem thêm>> Màn hình LED: Phân loại, ứng dụng & báo giá

Cấu tạo module LED – Bên trong linh kiện này có gì?

Cấu tạo cơ bản

Một tấm module tiêu chuẩn thường bao gồm các thành phần cốt lõi sau:

Bóng LED (Chip LED RGB): Thành phần phát quang chính (thường là bóng SMD hoặc COB).
IC điều khiển (Driver IC): Chip xử lý dữ liệu hình ảnh cho từng bóng LED.
Bảng mạch in (PCB): Lớp bảng mạch nhiều lớp chứa đường dẫn điện và tín hiệu.
Khung xương & Mặt nạ (Mask): Phần nhựa bảo vệ bóng LED và tạo độ phẳng cho bề mặt.
Cổng kết nối: Bao gồm chân cắm cáp tín hiệu (hub) và đầu cấp nguồn DC.

Do đó, mỗi linh kiện đều đóng vai trò quan trọng trong quá trình hiển thị hình ảnh.

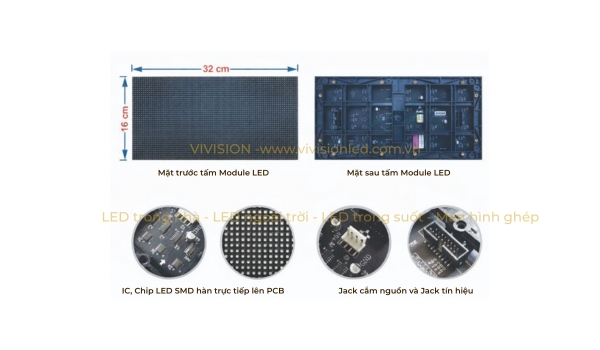

kich-thuoc-va-cau-tao-chi-tiet-module-led — Thông số kích thước phổ biến giúp dễ dàng tùy biến kích thước màn hình theo yêu cầu thực tế

Vì sao chất lượng từng linh kiện lại quan trọng?

Chip LED: quyết định độ sáng và màu sắc hiển thị.
IC điều khiển module LED: ảnh hưởng tới độ mượt và khả năng chống nhấp nháy.
PCB kém chất lượng: dễ gây cong vênh, chập mạch và giảm tuổi thọ.
Mặt nạ nhựa kém: sau một thời gian sẽ bị bạc màu, gây hiện tượng loang lổ trên màn hình

Chỉ cần một linh kiện yếu, toàn bộ module LED sẽ xuống cấp nhanh chóng.

Vì sao module LED quyết định chất lượng màn hình LED?

Ảnh hưởng trực tiếp đến chất lượng hình ảnh

Chất lượng hiển thị không chỉ nằm ở độ phân giải. Chất lượng module LED quyết định khả năng tái tạo màu sắc trung thực hay bị sai lệch. Một module tốt sẽ cho dải màu rộng, chuyển động mượt mà và không bị nháy hình khi nhìn qua camera.

Ảnh hưởng đến độ bền & chi phí bảo trì

Module LED ảnh hưởng độ bền màn hình thông qua khả năng chịu nhiệt và ổn định dòng điện. Các loại module rẻ tiền thường xuyên gặp lỗi chết điểm ảnh (chấm đen hoặc xanh đỏ trên màn). Việc thay thế liên tục không chỉ tốn kém mà còn làm gián đoạn hoạt động kinh doanh của doanh nghiệp.

Đây là lý do module LED quyết định chất lượng màn hình và chi phí vận hành lâu dài.

Nếu bạn chưa chắc module nào phù hợp với không gian sử dụng, việc tham khảo tư vấn kỹ thuật sẽ giúp tránh chọn sai ngay từ đầu.

Những thông số kỹ thuật bạn cần biết

Pixel pitch – Yếu tố quyết định độ nét

Pixel pitch là khoảng cách giữa hai điểm ảnh liền kề. Pixel pitch module LED càng nhỏ thì:

Hình ảnh càng sắc nét
Khoảng cách nhìn càng gần
Chi phí đầu tư càng cao

Việc chọn sai pixel pitch khiến màn hình không đạt hiệu quả hiển thị mong muốn.

25 – P1.86: Phù hợp cho phòng họp cao cấp, trung tâm điều hành.
P2 – P3: Phù hợp hội trường lớn, tiệc cưới.
P4 – P10: Thường dùng cho biển quảng cáo ngoài trời tấm lớn.

Tìm hiểu thêm >> Pixel Pitch và cách lựa chọn tối ưu

Độ sáng module LED – Không phải càng cao càng tốt

Độ sáng cần phù hợp với môi trường:

Trong nhà: Độ sáng cần từ 600 – 1200 nits để tránh mỏi mắt.
Ngoài trời: Độ sáng phải từ 4000 – 7000 nits để chống chói dưới ánh nắng.

Độ sáng quá cao trong không gian kín có thể gây mỏi mắt và giảm tuổi thọ module.

Mặt trước hiển thị hình ảnh sắc nét và mặt sau bảng mạch của module LED Vivision chất lượng cao — Hệ thống bóng LED siêu nhỏ giúp module LED đạt độ phân giải tối ưu

IC điều khiển và tần số quét

IC điều khiển module LED là linh kiện quyết định tần số quét. Tần số quét (Refresh Rate) đạt mức 3840Hz trở lên sẽ giúp hình ảnh ổn định, không bị sọc khi quay phim. Đây là thông số cực kỳ quan trọng cho các đài truyền hình hoặc sự kiện chuyên nghiệp.

Độ đồng đều màu và độ phẳng module

Độ đồng đều màu: Đảm bảo toàn bộ màn hình có màu sắc đồng nhất, không bị vùng đậm vùng nhạt.
Độ phẳng: Nếu module bị vênh dù chỉ 0.1mm, khi ghép lại sẽ tạo ra các đường đen gây mất thẩm mỹ cực lớn.

Module không phẳng sẽ tạo khe hở, gây sai lệch hình ảnh tổng thể.

Nếu bạn cần tư vấn giải pháp màn hình LED phù hợp, VIVISION sẵn sàng đồng hành và hỗ trợ chuyên sâu.

Hậu quả khi chọn sai module LED

Chết điểm ảnh hàng loạt: Các bóng LED trên module kém chất lượng thường bị tắt hoàn toàn hoặc sáng sai màu sau một thời gian ngắn sử dụng.
Màu sắc loang lổ: Màn hình xuất hiện hiện tượng “vết sẹo” màu sắc do sự suy giảm độ sáng không đồng đều giữa các tấm module giá rẻ.
Nhiễu hình và sọc ngang: Tần số quét thấp từ IC điều khiển tồi khiến hình ảnh bị rung, nhấp nháy và xuất hiện sọc đen khi chụp hình hoặc quay phim.
Nguy cơ chập cháy cao: Linh kiện điện tử rẻ tiền không chịu được nhiệt độ cao, dễ gây ra sự cố đoản mạch và cháy nổ bảng mạch PCB.
Chi phí bảo trì tốn kém: Việc phải thay thế module lỗi liên tục khiến doanh nghiệp lãng phí thời gian và tiền bạc hơn nhiều so với việc đầu tư hàng chính hãng ngay từ đầu.

Cách kiểm tra chất lượng module LED trước khi lắp đặt

Doanh nghiệp nên kiểm tra:

Kiểm tra chứng chỉ CO, CQ để xác minh nguồn gốc xuất xứ và tiêu chuẩn chất lượng của module.
Test độ đồng màu bằng hình ảnh trắng, đỏ, xanh thuần túy nhằm phát hiện sớm hiện tượng lệch màu hoặc không đồng đều giữa các module.
Kiểm tra mặt nạ module để đảm bảo không bị cong vênh, nứt vỡ hoặc sai lệch kích thước.
Quan sát độ đồng đều màu khi bật nền trắng vì đây là cách dễ nhất để nhận biết module có chất lượng hiển thị ổn định hay không.
Đánh giá độ phẳng bề mặt module LED nhằm đảm bảo khi ghép lên màn hình không tạo khe hở hoặc gãy khúc hình ảnh.
Kiểm tra khả năng hiển thị chi tiết nhỏ để xác định độ sắc nét và độ chính xác của pixel pitch module LED.
Xem rõ nguồn gốc linh kiện và thông số kỹ thuật để tránh sử dụng module không đúng cấu hình hoặc bị thổi phồng thông số.

Cách chọn module chất lượng cho từng nhu cầu sử dụng

Cho phòng họp nhỏ: Nên ưu tiên các dòng màn hình LED P1.25 hoặc P1.53. Đây là những module có mật độ điểm ảnh lớn, đảm bảo nhìn gần vẫn không bị vỡ hình.
Cho hội trường lớn: Màn hình LED P2 hoặc P2.5 là lựa chọn tối ưu về chi phí và hiệu quả hiển thị.
Cho quảng cáo ngoài trời: Cần chọn module có độ sáng >5000 nits và thiết kế tản nhiệt nhôm đúc để chịu được thời tiết khắc nghiệt.

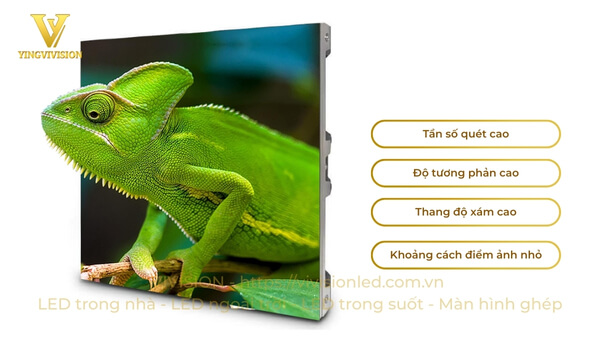

Các ưu điểm nổi bật của màn hình LED Vivision — Màn hình LED thế hệ mới mang lại hình ảnh mượt mà, chân thực đến từng chi tiết

Giới thiệu giải pháp module LED & màn hình LED tại VIVISION

Nếu bạn còn băn khoăn module LED là gì hoặc nên chọn loại nào cho công trình của mình, VIVISION luôn sẵn sàng đồng hành. Chúng tôi chuyên cung cấp các dòng module màn hình LED chính hãng với đầy đủ chứng nhận CO, CQ.

Tại VIVISION, mỗi sản phẩm đều được tối ưu hóa về:

Độ sắc nét: Sử dụng các dòng P1.25, P1.53, P1.86 công nghệ mới nhất.
Độ bền: Linh kiện tuyển chọn giúp giảm tỷ lệ lỗi xuống dưới 0.01%.
Dịch vụ: Bảo hành chuyên nghiệp và hỗ trợ kỹ thuật 24/7.

VIVISION là đơn vị uy tín trong lĩnh vực phân phối và thi công màn hình LED tại Việt Nam. Chúng tôi thấu hiểu rằng một chiếc màn hình chất lượng phải bắt đầu từ những tấm module tốt nhất. Hãy để VIVISION mang đến cho bạn giải pháp hiển thị bền bỉ, sắc nét và đẳng cấp.

Bạn cần báo giá chi tiết cho từng loại module? Liên hệ ngay với VIVISION để nhận tư vấn kỹ thuật và giải pháp tối ưu nhất cho không gian của bạn!

Kết luận

Module LED không chỉ là một linh kiện, mà là yếu tố cốt lõi quyết định chất lượng hình ảnh và độ bền của màn hình LED. Hiểu đúng về yếu tố này giúp doanh nghiệp đầu tư hiệu quả, tránh rủi ro và tối ưu chi phí vận hành.
