Bộ ma trận HD 8x8 đa tín hiệu VVS8-8HC

Giới thiệu bộ ma trận HD 8×8 đa tín hiệu

Bộ ma trận HD 8×8 là một nhánh trong dòng sản phẩm ma trận chuyên dụng do VIVISION nghiên c ứu và phát triển.
Được gọi là “ma trận hỗn hợp” vì có khả năng đồng thời tiếp nhận và xử lý nhiều chuẩn giao diện và định dạng tín hiệu khác nhau (số + tương tự) trong cùng một thiết bị.

Cấu hình cơ bản: Ma trận 8×8, tức 8 cổng đầu vào và 8 cổng đầu ra.
Tín hiệu đầu ra: Tất cả đều là tín hiệu HD (độ phân giải cao).
Tín hiệu đầu vào: Hỗ trợ cả tín hiệu số và tín hiệu tương tự, bao gồm:
- Optical Fiber, IP, HDBaseT
- HDMI, DVI
- SD/HD/3G-SDI
- VGA, YPbPr, CVBS

Mỗi cổng ra có thể lựa chọn độc lập bất kỳ nguồn đầu vào nào, không gây ảnh hưởng chéo giữa các kênh.
Suy hao tín hiệu được giảm thiểu tối đa, đảm bảo độ trung thực cao cho cả hình ảnh và âm thanh.
Giải quyết bài toán tích hợp đồng thời tín hiệu video số và video tương tự, đáp ứng nhu cầu chuyển mạch tập trung cho hệ thống đa chuẩn.
Giao diện điều khiển trực quan, giúp vận hành đơn giản và dễ dàng hơn.

Sử dụng kiến trúc dạng module (insert board) → linh hoạt trong lắp đặt và nâng cấp.
Hỗ trợ giao tiếp đa giao thức:
- Ethernet (điều khiển từ xa, giám sát qua mạng)
- RS-232 (điều khiển tích hợp qua hệ thống tự động hóa hoặc bảng điều khiển)
Kèm theo phần mềm điều khiển chuyên dụng, cho phép:
- Chuyển mạch tín hiệu
- Giám sát trạng thái hoạt động theo thời gian thực
- Thiết lập độ phân giải riêng biệt cho từng cổng ra

Hỗ trợ xuất cả tín hiệu số HD và tín hiệu tương tự HD, vừa hiện đại hóa hệ thống, vừa duy trì khả năng tương thích với thiết bị analog hiện hữu.
Cho phép tùy chỉnh độ phân giải độc lập tại từng cổng ra, đảm bảo tương thích tối ưu với nhiều loại màn hình/thiết bị hiển thị khác nhau.
Thay thế nhiều loại ma trận rời rạc trước đây (ví dụ: video matrix, RGB matrix, DVI matrix…), đồng thời loại bỏ nhu cầu dùng bộ chuyển đổi tín hiệu riêng lẻ, nhờ đó:
- Giảm chi phí đầu tư ban đầu
- Giảm độ phức tạp khi triển khai
- Hạn chế lỗi, suy hao tín hiệu và khó khăn trong bảo trì

Hỗ trợ 8 / 16 / 24 / 32 / 48 / 64 / 72 / 128 / 256 kênh tín hiệu HD và tín hiệu tương tự hỗn hợp.
Sử dụng chip nhập khẩu – giải pháp chuyển mạch số toàn phần AR, không nén.
Hỗ trợ nhiều chuẩn tín hiệu: HDMI, DVI, VGA, SDI, DP cùng hơn 12 loại giao diện khác.
Hỗ trợ độ phân giải tối đa 3840×2160 @60Hz, tương thích ngược nhiều độ phân giải.
Cấu hình module 2K và 4K
Module 2K (HDMI 1.4 series)
Độ phân giải tối đa: 1920×1080P@60Hz hoặc 1920×1200@60Hz.
DVI Multi-function Card hỗ trợ: HDMI / DVI / VGA / YPbPr / CVBS.
Các loại thẻ 2K khác: Optical Fiber, IP, HDBaseT, SD/HD/3G-SDI, HDMI, VGA.
Module 4K (HDMI 2.0 series)
Độ phân giải tối đa: 3840×2160 @60Hz.
Hỗ trợ các chuẩn: Fiber, IP, HDBaseT, HDMI.

Thiết kế module hóa dạng cắm rời, lắp đặt – thay thế linh hoạt, tối ưu chi phí.
Hỗ trợ 8–12 phương thức điều khiển: Mobile / Tablet / WiFi / IR / Remote / Panel / Network / RS-232 / Phần mềm chuyên dụng…
Giao diện điều khiển trình duyệt Web, hiển thị trạng thái I/O theo thời gian thực.
Hỗ trợ phần mềm ghép nối hình ảnh (video wall), cho phép định nghĩa và gọi lại các cảnh (scenes).
Cổng RS-232 hỗ trợ loop-through, xuất tín hiệu đến màn hình ghép.
Nguồn tiêu chuẩn hàng không, có chức năng ghi nhớ sau khi mất điện và bảo vệ trạng thái.

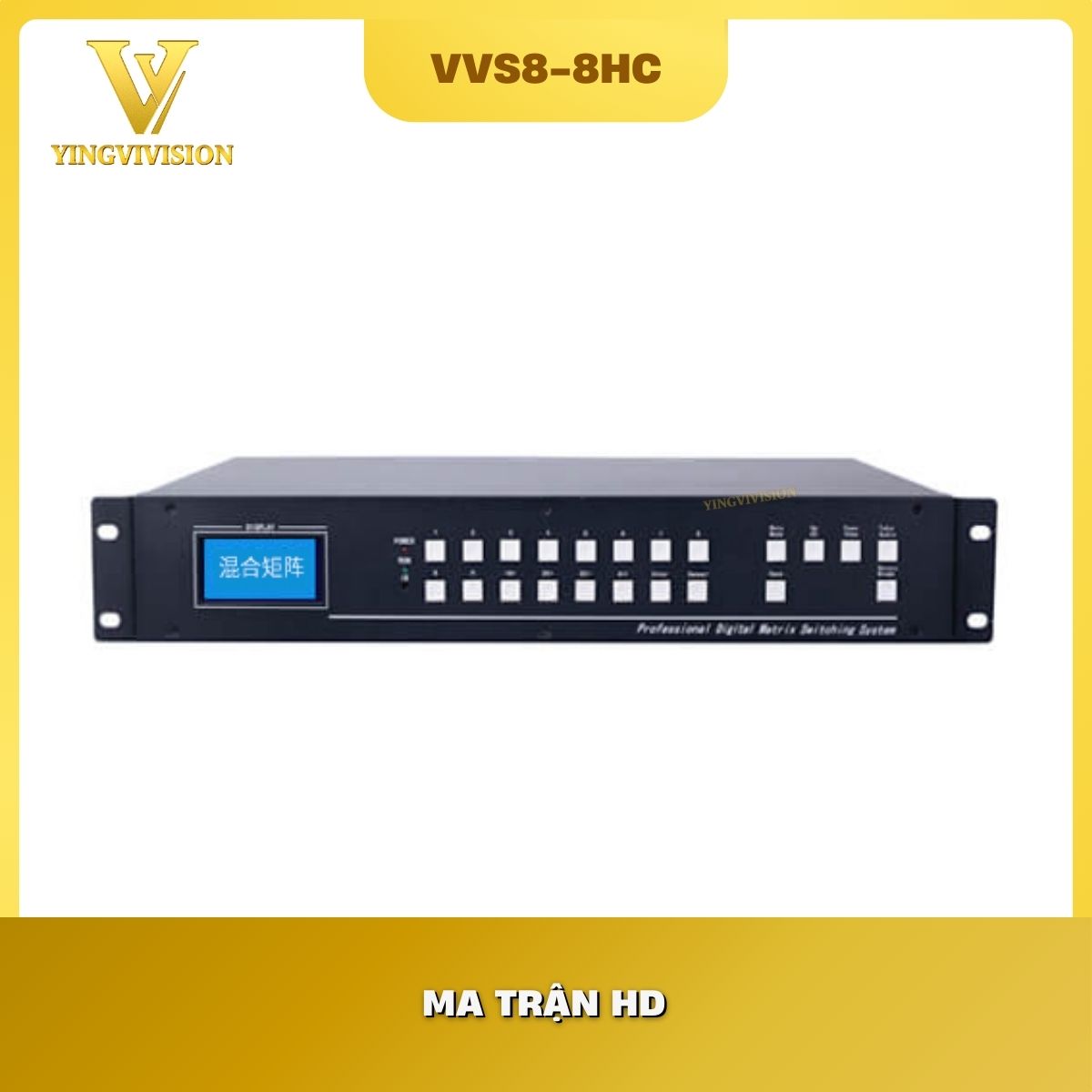

Màn hình LCD mặt trước hiển thị trạng thái hoạt động theo thời gian thực.
Hỗ trợ lưu nhiều cấu hình chuyển mạch trên mặt trước.
Tùy chọn nguồn đôi dự phòng (redundant dual-power).
Cổng HDMI hỗ trợ HDCP, hỗ trợ hot-swap nhiều loại module.

Chuyển mạch không giật – không đen màn – không trễ (seamless switching, zero latency).
Tương thích nhiều bộ xử lý ghép màn (video processor) của các hãng trên thị trường.
Hỗ trợ hiển thị màn hình xanh khi không có tín hiệu, hiệu ứng fade-in/fade-out.
Hỗ trợ chuyển đổi đồng thời tín hiệu hình và tín hiệu âm thanh.
Hỗ trợ tự động chuyển cảnh, 36 nhóm preset, 128 nhóm chuyển mạch theo nhóm…
Có chức năng mapping I/O, hỗ trợ chuyển đổi cổng trong trường hợp hỏng mà không cần tháo máy.
Tự động kiểm tra trạng thái cổng RS-232 và tình trạng thiết bị.
Hỗ trợ giám sát nhiệt độ – tự bảo vệ và kiểm tra lỗi.
Hỗ trợ DHCP / Static IP.
Thiết kế quạt siêu tĩnh, module tản nhiệt có thể tháo rời.
Hỗ trợ cân bằng tự động cho tín hiệu HDMI vào dài đến 25m, bù suy hao và giảm nhu cầu thiết bị xử lý bổ sung.
Hỗ trợ tùy chỉnh ngôn ngữ menu.
